GBPS: Manager

Der Manager ist zum programmieren und verwalten der GBPS Projekte entwickelt worden. Über eine komfortable Oberfläche lassen sich alle Gatter der Steuerung grafisch programmieren. Hierzu wird eine Funktionsbausteinsprache (FBS) verwendet ( ähnlich des FUP einer Siemens SPS ). Bei der Programmierung kann in einer Liste alle Befehle nachgeschlagen werden um schnell das passende zu finden. Zu den Projekteigenschaften gehören auch die Ein- und Ausgänge der Steuerung mit Klartextnamen zu beschriften. Damit erreicht man eine schnellere Zuordnung beim Erstellen der Programme. Für die Zeitsteuerung können auch die Schaltzeiten eingegeben werden, was im Gameboy nicht vorgesehen ist. Auch kann zur Sicherheit ein Passwort zu jedem Programm eingegeben werden. Zur Archivierung und Dokumentation kann ein Programm auch gedruckt werden. Auf dem Ausdruck sind dann alle Ein und Ausgänge sowie die Gatter in der grafischen Form zu sehen. Über den Manager werden dann auch die Projekte und Konfigurationen zum Gameboy übertragen. Dabei kann ein serieller oder paralleler Adapter verwendet werden. Zusätzlich wurde noch weitere Programme entwickelt die zur Planung und Auswertung gehören. Diese lassen sich direkt aus dem Manager heraus starten.



GBPS ManagerV 1.0.1.275(711)
523 kB06.06.2006Zip-Datei
GBPLC Manager (english)V 1.0.1(774)
523 kB23.06.2006Zip-Datei
Hilfe ManagerV 2.0(569)
539 kB11.06.2006Microsoft Compiled Help File
Help ManagerV 2.0(641)
522 kB12.06.2006Zip-Datei

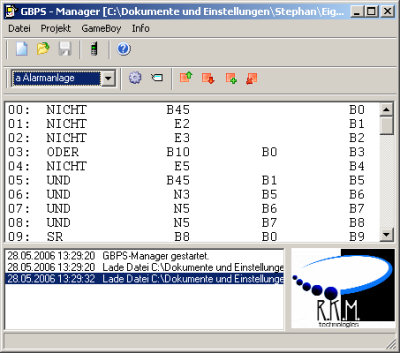

Bild 1: GBPS Manager Screenshot


GBPS: Logiksimulator

Zur Diagnose und zum testen kann ein Programm unter Windows simuliert werden. Die kompletten Programme lassen sich hiermit testen. Alle Befehle werden dabei mit einer ähnlichen Geschwindigkeit (ca. 100ms) wie im Gameboy bearbeitet. Alle Eingänge können gesetzt und die Ausgänge angezeigt werden. Dabei ist es egal ob es digitale, analoge oder SMS ist. Der Vorteil ist aber auch das zum debuging alle Blockmerker angezeigt werden können um die Verbindung zwischen den Gattern zu prüfen. Auch hier lassen sich die symbolischen Namen anzeigen.



GBPS SimulatorV 1.0.0.57(690)
262 kB06.06.2006Zip-Datei
GBPLC Simulator (english)V 1.0.1(725)
262 kB23.06.2006Zip-Datei
Hilfe SimulatorV 2.0(508)
177 kB07.06.2006Microsoft Compiled Help File
Help SimulatorV 2.0(543)
130 kB12.06.2006Zip-Datei

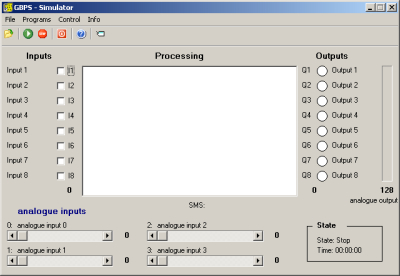

Bild 2: GBPS Logiksimulator Screenshot



GBPS: LogView

In der GBPS besteht die Möglichkeit die analogen und digitalen Eingangssignale in einem freien EEPROM-Bereich abzulegen. Dazu sind 21 kBytes vorgesehen. Zur Auswertung ist der Logviewer vorhanden. Hiermit kann der zeitliche Verlauf der Signale dargestellt werden. Bei einer hohen Anzahl an Messwerten ist eine seitenweise Betrachtung möglich. Um einen Kontrast der einzelnen Signale zu bekomme lassen sich die Farben individuell anpassen. Da der Funktionsumfang recht einfach gehalten ist besteht die Möglichkeit die Messwerte in eine Comma Seperatet Values (*.csv) zu exportieren. Dadurch lassen sich die Daten mit z.B. Microsoft Excel öffnen und bearbeiten.



GBPS LogViewV 1.0.0.27(520)
230 kB05.06.2006Zip-Datei
GBPLC LogView (english)V 1.0(609)
230 kB05.06.2006Zip-Datei
Hilfe LogViewV 2.0(482)
131 kB07.06.2006Microsoft Compiled Help File
Help LogviewV 2.0(532)
123 kB12.06.2006Zip-Datei

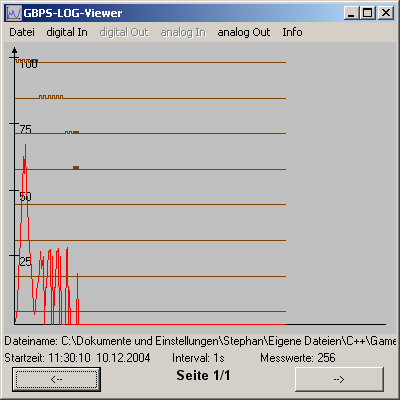

Bild 3: GBPS Logviewer Screenshot



GBPS: I²C-SMS-Chip

Um die abgehenden Kurzmitteilungen in einem GBPS Projekt Konfigurieren zu können ist diese Software vorhanden. Die Rufnummern und Meldetexte können eingegeben werden.



GBPS I²C-SMS-ChipV 1.0.0.29(671)
249 kB01.05.2006Zip-Datei
Hilfe I²C-SMS-ChipV 2.0(570)
69 kB07.06.2006Microsoft Compiled Help File

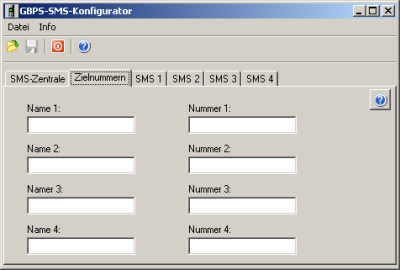

Bild 4: GBPS I²C-SMS-Chip Screenshot



GBPS: Komplett

Alle Dateien die für den vollen Funktionsumfang notwendig sind. Dazu gehören:
GBPS Manager
GBPS Logiksimulator
GBPS Logview
GBPS I²C-SMS-Chip
DLLs für die paralle Schnittstelle und die HTML-Hilfe

Alle sollten dabei in einen Ordner entpackt werden damit sie aus dem GBPS Manager heraus gestartet werden können.

Programmieradapter:

Um zum programmieren Zugang zu dem I²C-Bus zu bekommen kann an der seriellen Schnittstelle ein Adapter angeschlossen werden. Wird der in der Elektor beschriebene Adapter verwendet so muss in der "GBPSManager.ini" die Zeilen mit SDA und SCL entsprechend dem Bild 6 angepasst werden. Mit der 1 oder der 0 kann eine zusätzliche Invertierung zugeschaltet werden um bei einem Selbstbau-Adapter die richtigen Pegel zu haben.



GBPS KomplettV 2.0(911)
2179 kB06.06.2006Zip-Datei
GBPLC AllV 2.0.1(1306)
2136 kB23.06.2006Zip-Datei



Bild 5: RKM - Logo

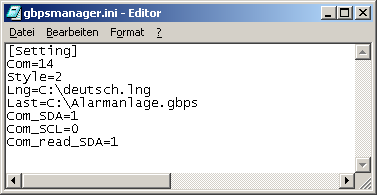

Bild 6: Anpassungen der INI-Datei
