Hier wird das Projekt kurz vorgestellt.
Im Bild rechts ist die minimal Verschaltung des I²C SMS-Chips zu sehen.
Benötigt wird ein Handy oder GSM Modem aus dieser Liste
(Telefonliste) sowie ein passendes Datenkabel vom Handy / Modem
zum Chip.
Die Spannungsversorgung sollte 5V betragen. Hier kann über die
Beschaltung des Datenkabels das Handy direkt geladen werden.
Sollten Sie ein GSM Modem einsetzen, so entfällt diese
Beschaltung, da das Modem über eine eigene Spannungsversorgung
verfügt.

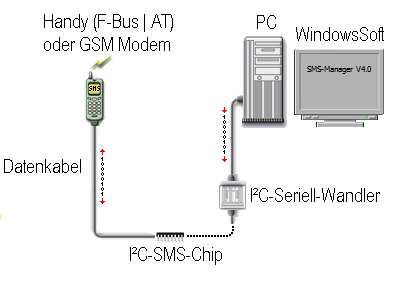

Damit der I²C-SMS-Chip auch mit Leben gefüllt werden kann
(Konfiguration, Mitteilungstexte, Zielrufnummern) ist eine Verbindung
zum PC erforderlich. Hier wird der I²C-Seriell Wandler benötigt.
Eine alternative zum Programmieren des Chips wäre auch das
GSMS-Modul für den Gameboy (in Entwicklung).

Hier stellen wir Ihnen unseren I²C-SMS-Chip vor. Ohne großen Aufwand kann unser SMS-Chip in Ihre Schaltung integriert werden und diese um die SMS-Sende-Funktion erweitert werden. Es werden lediglich zwei freie Portpinne oder ein vorhandener I²C-Bus benötigt (Programmierung / Erweiterung eines vorhandenen µControllers vorausgesetzt)
Der SMS-Chip kann aber auch mit einem von uns entwickeltem Motherboard benutzt werden. Dadurch werden natürlich alle Funktionen des I²C-SMS-Chips verfügbar sein. Diese sind komfortabel über unseren SMS-Manager einstellbar und können über die vorhandene serielle Schnittstelle übertragen werden.
Natürlich kann der Chip auch in unsere Gameboy SPS eingesetzt werden. Damit ist es möglich, Meldungen per angeschlossenem Mobiltelefon oder GSM-Modem zu versenden.

• Kostenlos schalten per Anruf (INCALL)

Der eingehende Anruf wird anhand der Rufnummernübertragung erkannt und man kann den Schaltausgang des SMS-Chip wahlweise auf Toggeln oder Impuls schalten. Die Telefonnummern der berechtigten Personen (max.50 verschiedene) sind im integrierten EEPROM hintergelegt.

Anwendungsbeispiele:

Eingangstüren von Gebäuden:
Man trägt alle Rufnummern der Personen ein, die Zugang zum Gebäude bekommen sollen. Per kostenloser Anrufauswertung kann über den Chip der Türöffner aktiviert werden.

Toreinfahrten:
Auch hier kann man die berechtigten Personen hinterlegen. Der an der Motorsteuerung angeschlossene SMS-Chip gibt dann über den Incall Ausgang einen einstellbaren Impuls ab.

• SMS senden per Schaltkontakt

Vordefinierte SMS-Meldetexte können per Schaltkontakt versendet werden. Es ist möglich, 8 Eingänge mit 8 vordefinierten Meldetexten per Software mit 50 Zielrufnummern zu Verknüpfen. Hierzu ist einfach an einen der 8 Eingänge ein kurzer Impuls anzulegen.

Anwendungsbeispiele:
Alarmkontakte eines Gartenhäuschens:
An Fenster und Türen angebrachte Reed-Kontakte einfach auf die Input-Kontakte des SMS-Chips legen und Meldetexte werden bei Bedarf gesendet.

• SMS senden per I²C-Bus

Vordefinierte SMS-Meldetexte können diesmal per I²C-Bus-Komandos verschickt werden. Auch hier ist es möglich, 8 vordefinierte Meldetexte per Software mit 50 Zielrufnummern zu Verknüpfen. Näheres zu den Kommandos, bzw. den Timings und Adressen etc. entnehmen Sie bitte der unten aufgeführten Dokumentation über den Chip.

• SMS senden per Anruf

Vordefinierte SMS-Meldetexte können diesmal per Anruferkennung verschickt werden. Hierbei können von 50 hinterlegten Rufnummern 10 Nummern als Anrufer-ID hinterlegt werden. Wird über die interne Logik eine der ausgewählten Rufnummern erkannt, wird eine SMS an eine Zielnummer gesendet.

Doku I²C-SMS-Chip	V 3.0	(1788)
263 kB	11.06.2006

I²C-SMS-Chip Datenblatt	V 1.0	(581)
171 kB	10.08.2006

I²C-SMS-Chip Flyer	V 1.0	(687)
192 kB	15.06.2006

Hier ist der Schaltplan des I²C-Seriell-Wandlers zu sehen. Er kann schnell und leicht nachgebaut werden. Mit ihm ist es möglich, die Konfiguration und Meldetexte in den I²C-SMS-Chip zu laden.

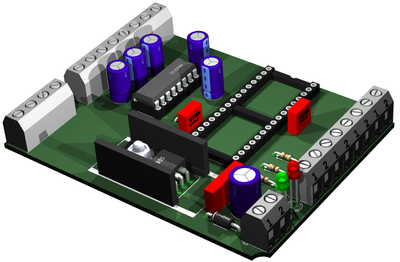

Zur Zeit arbeiten wir an einem neuen Motherboard, das alle Funktionen des I²C-SMS-Chips abdecken kann. Das nebenstehende Bild ist lediglich eine ältere Version, die u.a. in einem Projekt in der Formel-1 Rennstrecke (Sakhir Circuit) in Bahrain zum Einsatz kam. Die Platine ist für den Einbau in ein Hutschienengehäuse vorgesehen.
